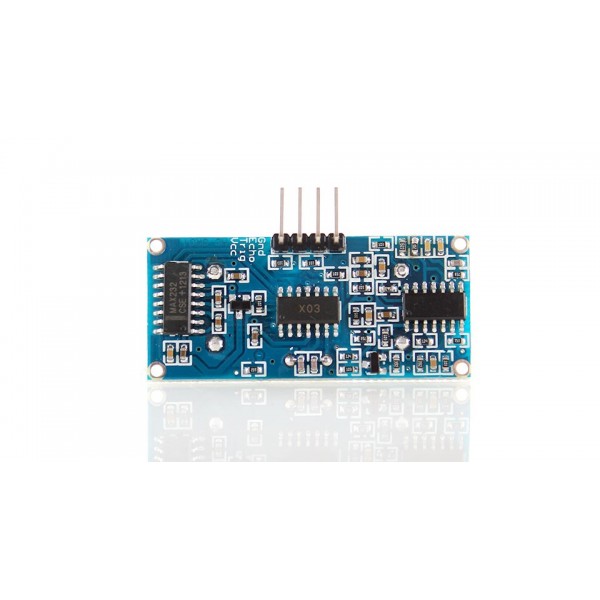

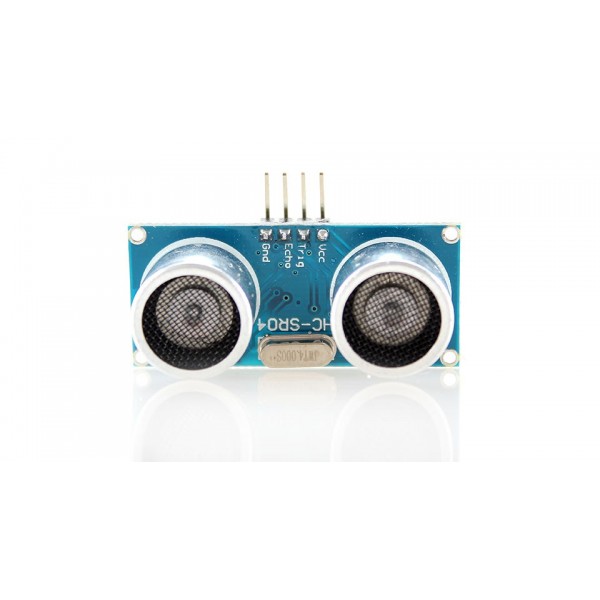

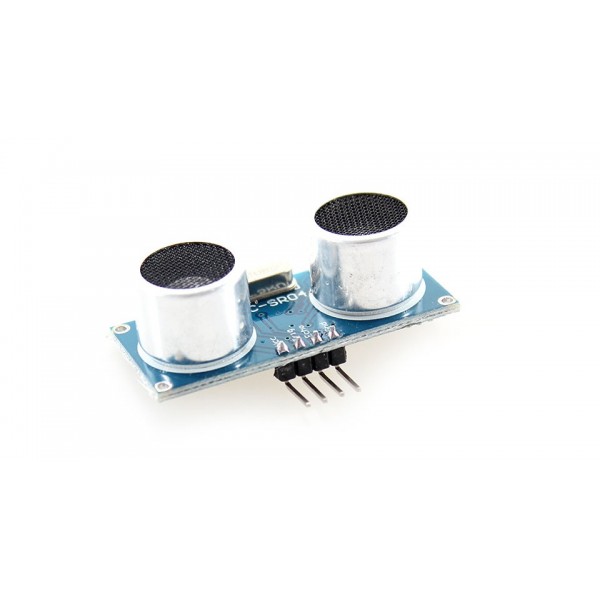

SENSOR ULTRASONICO HC-SR04 DE 4 PIN

Detalles

  • Voltaje operativo: 5V(DC).
  • Corriente estática: Menos de 2mA.
  • Señal de salida: Frecuencia de la señal eléctrica: Nive alto: 5V, nivel bajo 0V.
  • Angulo del sensor: Hasta 15 grados.
  • Distancia de detección: Entre 2 y 450 cm.
  • Precisión: Hasta 0,3 cm.
  • Señal de entrada del Trigger: Impulso TTL 10us.
  • Echo de la señal: Señal de salida TTL PWL.

Más detalles

AD003001

3,50€

Componentes electrónicos

  • Arquitectura: Arduino.
  • Tamaño PCB: 16 x 50 mm.

Paquete

  • Tipo de paquete: OEM.

Dimensiones y peso

  • Profundidad:  16 mm.
  • Altura:            50 mm.
  • Anchura:        14 mm.
  • Peso:             10 g.

Guía para uso

Módulo de suministro eléctrico de 5; la salida será de 5V con interferencias y de 0V sin. El pin de salida de este pin es usado como interruptor de salida en caso de que haya in modulo antirrobo. En contrario el pie cuando haya ranging modules.

Nota: Insertar los módulos en el circuito antes del encendido evitará que se produzcan error de operación de alto nivel.

Principio del Módulo

  1. Alimentar el disparador de Entrada / Salida mediante el suminstro de al mens 10us de señal secuencial de alta frecuencia.
  2. El módulo envía automáticamente ocho ondas cuadradas de 40khz y detecta automáticamente cuando haya retorno de señal.
  3. Cuando haya retorno de señal, ,mediante la salida  continua de alta frecuencia dsde el ultrasonido, transmitiendo y recibiendo.

            -Distancia de test: = tiempo de alta frecuencia x la velocidad del sonido (340M/S) /2.
